    КСВ метр с цветным дисплеем 3.2"

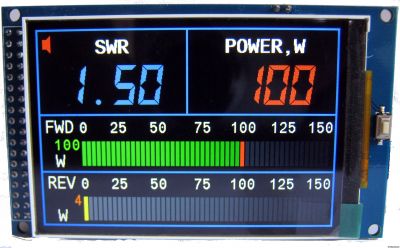

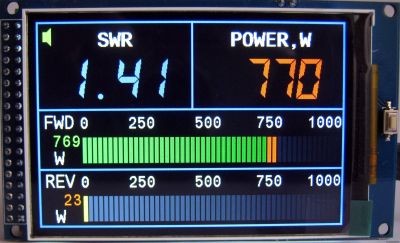

    Эта версия цифровой части КСВ метра является продолжением первого варианта на STM8S003K3T6 и имеет некоторые отличия от меньшего брата. КСВ метр выполнен на микроконтроллере STM32F103VCT6 который работает с тактовой частотой 72МГц. Дисплей на контроллере ILI9341 c 16-ти битной шиной работает по FSMC и это обеспечивает нужную производительность для обработки и вывода информации на цветной 3,2" дисплей с разрешением 480х320 точек. Кнопкой на плате дисплея можно переключать пределы измерения мощности LOW и HIGH, максимальный поддиапазон до 2000 Вт. Поддиапазоны выбираются в сервисном меню, а именно: 150-500, 150-750, 150-1000, 150-1500 и 150-2000 Вт. Чтобы попасть в сервисное меню нужно удерживая кнопку переключения поддиапазонов подать питание на плату, прозвучит длинный сигнал низкого тона подтверждающий вход в сервисное меню. Навигация по меню проста и не требует особых пояснений. Кнопкой выбираем нужный нам поддиапазон и для сохранения данных просто выключаем питание устройства. В КСВ метре есть звуковая сигнализация повышенного КСВ. При КСВ>3 звучит постоянный сигнал высокой тональности, но как только КСВ<3 сигнал отключается. Также имеется звуковое сопровождение нажатия на кнопку. Для отключения звука нужно удерживать кнопку до длинного сигнала низкого тона. Отключение/включение звукового сопровождения также сигнализирует соответствующий значок(динамик) в левом верхнем углу на дисплее, зеленый - звук включен и красный - звук отключен. Все настройки хранятся в энергонезависимой памяти EEPROM 24С02 и сохраняются при отключении питания КСВ метра.

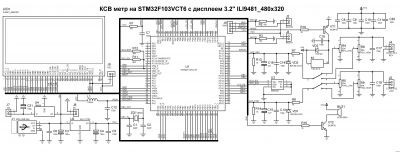

    Схема электрическая принципиальная.

    КСВ метр имеет два независимых аттенюатора R9, R8 и R5, R4 для режимов LOW и HIGH соответственно. При этом R9 и R5 соответствует FWD(прямая волна), а R8 и R4 соответствует REV(обратная волна). Переключение выполнено на сигнальном реле TQ2-5V. Подстроечные резисторы R9, R8, R5, R4 многооборотные серии 3296Х, с их помощью устанавливаем соответствие показаний эквивалентному прибору. Питание платы КСВ метра возможно от не стабилизированного источника 9...15В через джампер J7 или от стабилизированного источника 5В через джампер J8 или от USB компьютера/ноутбука/зарядного смартфона через гнездо J1. Все разъемы и джамперы на плате подписаны и соответствуют принципиальной схеме.

    Ответвитель можно применить любой конструкции обеспечивающий на максимальной мощности(2000Вт) до 7В постоянного напряжения. Рекомендую "tandem match". Более подробно можно посмотреть ТУТ и ТУТ. Вот ТУТ есть готовые ответвители.

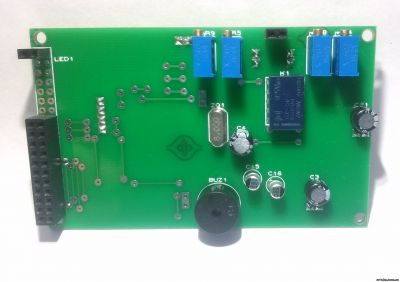

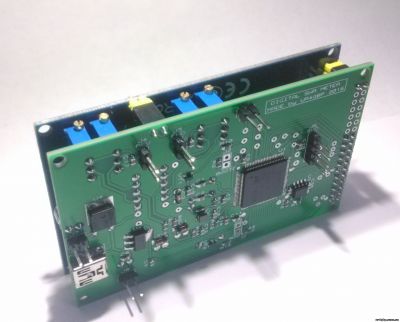

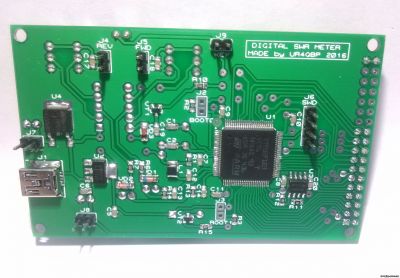

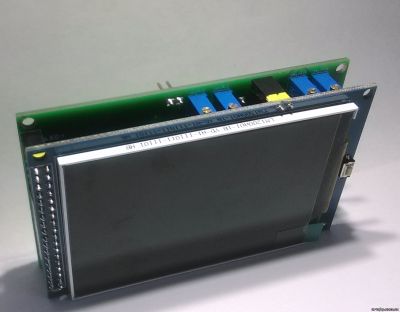

    Фото собранной платы.

    Схема электрическая принципиальная в формате JPG СКАЧАТЬ

    Схема электрическая принципиальная в формате PDF СКАЧАТЬ

    Перечень элементов в формате PDF

    Прошивку дам по личному запросу.



    Успехов и 73! С ув.Александр UR4QBP

    Не для коммерческого использования!

    Копирование статьи без ссылки на оригинал ЗАПРЕЩЕНО!
