    КСВ метр с цветным дисплеем

    На разработку цифровой части КСВ метра с цветным дисплеем меня вдохновила конструкция усилителя мощности наших коллег из "поднебесной"  HF LINEAR 2KW HF2015DX. А именно понравилось графическое исполнение шкал. Сердцем КСВ метра является микроконтроллер STM8S003K3T6C. Микроконтроллер работает на повышенной частоте в 24МГц(максимальная по ТТХ 16МГц). При тактовой частоте в 24 МГц работает стабильно, без сбоев и обеспечивает нужную производительность для обработки и вывода информации на цветной 2,4" дисплей с разрешением 320х240 точек. Кнопкой на плате дисплея можно переключать максимальное значение шкал до 200 или 1000 Вт.

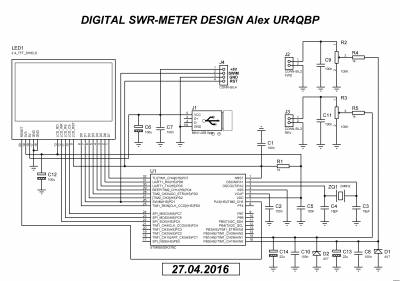

    Схема электрическая принципиальная.

    В формате pdf СКАЧАТЬ

    Перечень элементов СКАЧАТЬ

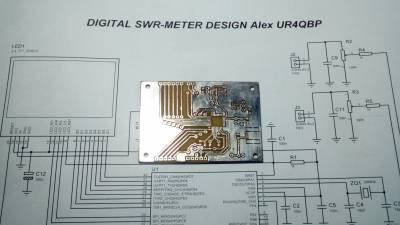

    Фото печатной платы сделанной по ЛУТ технологии.

    Чертеж печатной платы в формате Proteus 7.8 СКАЧАТЬ

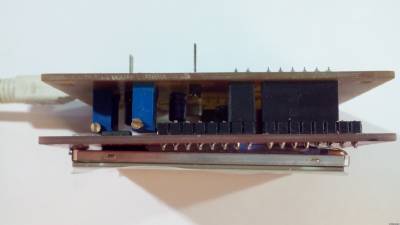

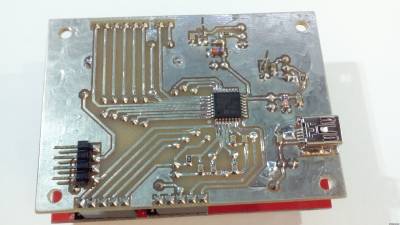

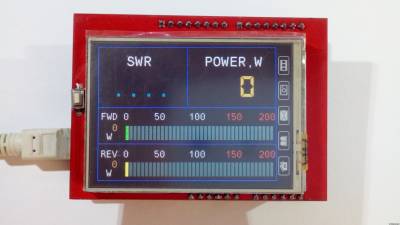

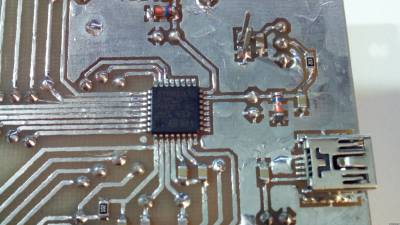

    Фото готовой конструкции

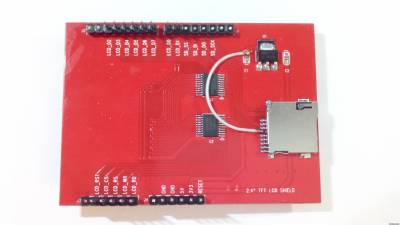

    Перемычка на фото это доработка платы дисплея для использования встроенного стабилизатора на 3,3В для питания микроконтроллера.



    Видео работы КСВ метра c ответвителем "tandem match" от DL2KQ можно посмотреть здесь http://ur4qbp.ucoz.ua/video/vip/13/home_made/swr_meter_stm8s003k3t6c_24mhz

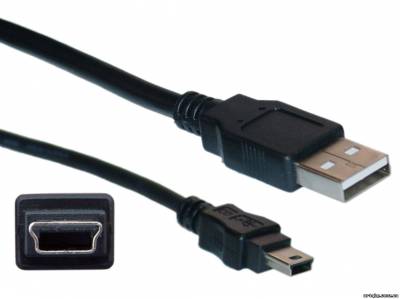

    Дисплей 2.4" TFT сенсорный экран для Arduino UNO R3 , цветной, 18-бит, 262 000 разных оттенков. Питание прибора 5В, гнездо мини-USB(5пин). Я использовал сетевое зарядное устройство от мобильного телефона с USB разъемом или можно подключить к компьютеру. Разъем для питания прибора такой как на фото ниже.



    Так как проект коммерческий, прошивку для свободного скачивания не предлагаю. Стоимость собранной цифровой части с дисплеем на самодельной печатной плате сделанной по ЛУТ технологии 24$. Для самостоятельной сборки можно приобрести прошитый микроконтроллер STM8S003K3T6C за 4$.

    С ув.Александр UR4QBP 73!
