    UR4QBPДата: Суббота, 04.11.2017, 14:44 | Сообщение # 1
    Администратор
    Группа: Администраторы
    Сообщений: 1118

    Страна: Украина
    QTH: с.Каменское
    Позывной: UR4QBP
    Статус:
    В продолжение темы "Автономный SDR трансивер" чтобы избежать путаницы в обсуждениях создаю отдельную тему. В "новом" варианте есть некоторые отличия. В 3-ей версии смесители выполнены по авторской схеме, отсутствует усилитель мощности. Прошивки подходят от автора Евгения R3DI из темы "SDR TRX Маламут" на CQHAM.

    Фото собранной платы.


    Но и как всегда без ошибок не могу я  shy .

    1. 3-й пин стабилизатора U6 нужно освободить убрав земляную контактную площадку под ним и соединить с 1-м пином как на фото ниже.


    2. В смесителях забыл "нарисовать" так называемые "запоминающие" конденсаторы и соответственно они отсутствуют на печатной плате. По схеме должны быть конденсаторы 2n2, у меня не нашлось "выводной" керамики с таким номиналом и я установил по 10n. Запаял их на контактные площадки танталовых конденсаторов вот так.


    3. На фото есть вот такой вот огород:

    Это не ошибка, это результат моих "лабораторных" работ при технической поддержке Андрея UR4QOP по удалению "лишних" компонентов из схемы.
    Можно ничего не переделывать и собрать согласно схемы с трансформатором Т1. Но, можно убрать трансформатор сделав как на фото. Суть переделки я описывал на форуме CQHAM тут и тут. Для переделки ничего резать не нужно, а просто собрать резистивный делитель и установить перемычку от С1 к 8-му выводу SN65LVDS34D.
    Архив с документацией СКАЧАТЬ
    Архив с фотографиями собранной платы СКАЧАТЬ

    Прикрепления: 1012058.jpg(441Kb) · 3213662.jpg(312Kb) · 3229904.jpg(196Kb) · 9363327.jpg(229Kb) · 8105102.jpg(272Kb)


    Приятно работать на трансивере который сделан своими руками!!!

    ur5zvuДата: Четверг, Вчера, 10:00 | Сообщение # 46
    Так заглянул
    Группа: Пользователи
    Сообщений: 31

    Страна: Украина
    QTH: Николаев
    Позывной: ur5zvu
    Статус:
    Рабочие пешки.
    Вот тут брал знакомый, там даже его отзыв есть. https://ru.aliexpress.com/item.....Zz7zgM
    А тут брал я, и еще один радиолюбитель. https://ru.aliexpress.com/item.....3sK7y3

    UR4QOPДата: Четверг, Вчера, 11:15 | Сообщение # 47
    Бывалый
    Группа: Пользователи
    Сообщений: 91

    Страна: Украина
    QTH: Запорожье
    Позывной: UR4QOP
    Статус:
    Мыши плакали, кололись, но продолжали кушать кактус...



    Цитата ur5zvu ()
    Рабочие пешки.Вот тут брал знакомый, там даже его отзыв есть

    Это из серии "одну проверил - все 100% рабочие"? Ну-ну... biggrin  Когда окажется, что только одна-то, которая проверенная обычным тестером - рабочая, отзыв на али уже не изменить.

    У меня с CS4272 - тоже 1-2 из партии 20 шт. рабочие были.

    И если для себя такое говно ещё можно рисковать покупать, то для аппарата, который делается на продажу, лично мне - совесть не позволит...

    p.s. Кстати, о кодеках.

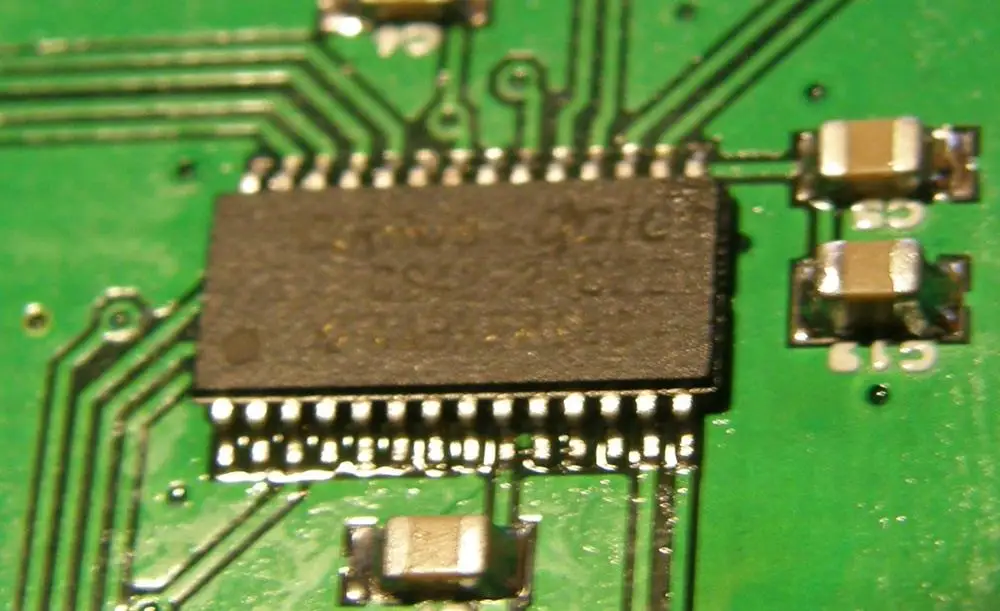

    Так что - продолжайте и дальше покупать хлам у узкоглазых smile

    Покупайте наших слонов!


    Умное выражение лица - ещё не признак ума. Самые большие глупости в мире делаются именно с этим выражением лица.

    Сообщение отредактировал UR4QOP - Четверг, 16.11.2017, 11:26

    ur5zvuДата: Четверг, Вчера, 11:44 | Сообщение # 48
    Так заглянул
    Группа: Пользователи
    Сообщений: 31

    Страна: Украина
    QTH: Николаев
    Позывной: ur5zvu
    Статус:
    Цитата UR4QOP ()
    отзыв на али уже не изменить.

    Отзыв - да, а вот дополнить отзыв можно.
    Цитата UR4QOP ()
    У меня с CS4272 - тоже 1-2 из партии 20 шт. рабочие были
    Они у вас совсем не рабочие попались или какие-то глючные или как то работают не понятно? Как Вы определили что они не работают? может перегрели при пайке? Хотя перегреть..., очень нужно постараться)))).

    p.s. в Украине есть магазины которые покупают на Али и тут продают. И как можно верить тому что кодек за 170 грн не с Али...

    UR4QOPДата: Четверг, Вчера, 12:07 | Сообщение # 49
    Бывалый
    Группа: Пользователи
    Сообщений: 91

    Страна: Украина
    QTH: Запорожье
    Позывной: UR4QOP
    Статус:
    Цитата ur5zvu ()
    Как Вы определили что они не работают? может перегрели при пайке?

    Ржу дальше, чем вижу! lol  Продавец то же самое писал, слово в слово. Извините, но я за последние 20 лет такое паял, что... в сравнении с которым, эти кодеки - развлечение для слепых и криворуких smile
    И вот сидел и паял 2 партии по 20 шт. Каждую проверял. А насчет перегреть - если в корпусе дыра или крышка сошлифована так, что "кишки" видно - так и греть не надо...

    Цитата ur5zvu ()
    как можно верить тому что кодек за 170 грн не с Али...

    Только на слово. Аналогия - я вот общаюсь с официальным представителем некоторых производителей в нашем городе, так у нее даже от космодромовских цен глаза на лоб лезут, говорит - "Откуда они такие дешевые берут? Из Китая, разве что... У нас прямые поставки от производителя и указана "рекомендованная цена", которая раза в 1.5-2 выше". Так что... Как говаривал дедушка Рэд - всякая вещь имеет свою цену.

    Ну и, как на cqham пишут, "не реклама" - я таки собираюсь закупать оригиналы CS4272 у реального поставщика по упомянутой в этой теме выше цене, если кому вдруг интересно - падайте на хвост.


    Умное выражение лица - ещё не признак ума. Самые большие глупости в мире делаются именно с этим выражением лица.

    ur5zvuДата: Четверг, Вчера, 16:54 | Сообщение # 50
    Так заглянул
    Группа: Пользователи
    Сообщений: 31

    Страна: Украина
    QTH: Николаев
    Позывной: ur5zvu
    Статус:
    Цитата UR4QOP ()
    я таки собираюсь закупать оригиналы CS4272 у реального поставщика по упомянутой в этой теме выше цене, если кому вдруг интересно - падайте на хвост.

    а какая закупочная цена? или по закупочной упасть на хвост не получится?
    Цитата UR4QOP ()
    если в корпусе дыра или крышка сошлифована так, что "кишки" видно
    ну это уже вообще трындец полный.

    UR4QOPДата: Пятница, Сегодня, 14:11 | Сообщение # 51
    Бывалый
    Группа: Пользователи
    Сообщений: 91

    Страна: Украина
    QTH: Запорожье
    Позывной: UR4QOP
    Статус:
    Цитата ur5zvu ()
    а какая закупочная цена?

    $9.10 + пересылка из Штатишков.

    Цитата ur5zvu ()
    это уже вообще трындец полный.

    biggrin  Согласен. Но китайцы так не думают.




    Умное выражение лица - ещё не признак ума. Самые большие глупости в мире делаются именно с этим выражением лица.

    UR4QOPДата: Пятница, Сегодня, 14:17 | Сообщение # 52
    Бывалый
    Группа: Пользователи
    Сообщений: 91

    Страна: Украина
    QTH: Запорожье
    Позывной: UR4QOP
    Статус:
    Хм... Писал-писал, а сообщение обрезалось. Комментарий и ещё 2 фотки. Сделаю отдельным сообщением.

    Странно это, но и тут изначально 3 фото было... Движок молча обрезает "лишнее", похоже.


    Умное выражение лица - ещё не признак ума. Самые большие глупости в мире делаются именно с этим выражением лица.

    Сообщение отредактировал UR4QOP - Пятница, 17.11.2017, 14:19
